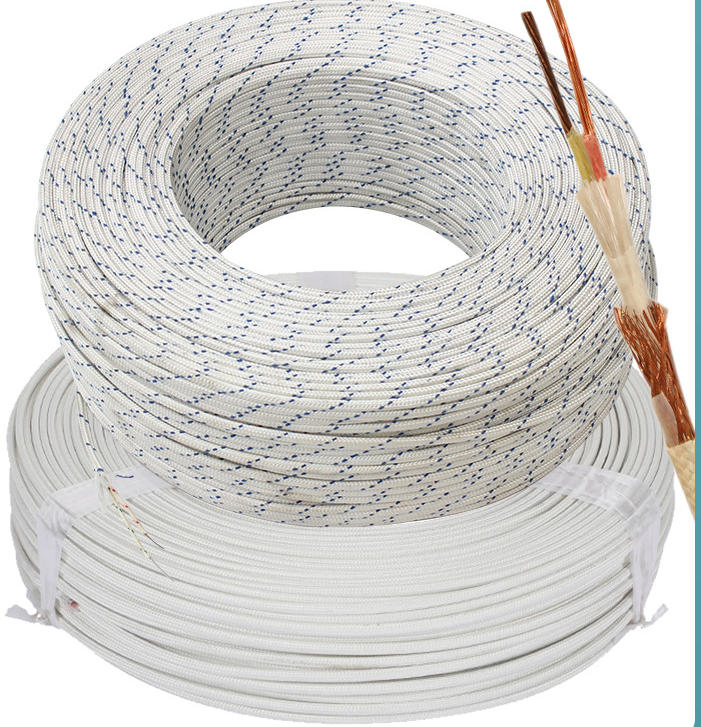

高溫補償導線SC-HF4-2*2.5
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
高溫補償導線SC-HF4-2*2.5是在一定溫度范圍內 （包括常溫）具有與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有絕緣層的導線或電纜， 用它們連接熱電偶與測量裝置， 以補償它們與熱電偶連接處的溫度變化所產生的誤差， 補償導線與補償電纜分為延長型和補償型兩種。
二、高溫補償導線SC-HF4-2*2.5使用條件
1、 工作溫度： 耐熱用： 耐高溫200℃和260℃兩種。一般用： 高70℃和105℃兩種。
2、 環境溫度：氟塑料絕緣和護套線纜：固定敷設-60℃，非固定敷設-20℃。
聚氯乙烯絕緣和護套線纜： 固定敷設-40℃， 非固定敷設-15℃。
3、電纜導體的長期允許工作溫度：氟聚合物：不超過200°C。
三、執行標準：
高溫補償導線SC-HF4-2*2.5執行GB/T4989-94及JB/T7495-94
四、詳細資料：
絕緣材料：氟塑料絕緣 顏色：正極為紅色 負極為綠色導體材質：正極為銅Cu----負極為銅鎳0.6 熱電
偶分度號S型
屏蔽材料：無
護套材料：氟塑料護套
絕緣電阻: 100MΩ.km
電壓試驗：1000 V/1min
阻燃性能：符合GB/T18380-2001阻燃標準中A、 B、 C類規定
熱電動勢及允差：精密級 646±30（±2.5℃）
導線溫度：0~100℃
五、儀表專用補償導線
型號 | 電纜選型表 | ||||
SC-HF4 | 1*2*0.2 | 5*2*2.5 | 10*2*1.5 | 3*3*1.0 | 8*3*0.75 |
SC-HF4 | 1*2*0.3 | 6*2*0.2 | 10*2*2.5 | 3*3*1.5 | 8*3*1.0 |
SC-HF4 | 1*2*0.5 | 6*2*0.3 | 11*2*0.2 | 3*3*2.5 | 8*3*1.5 |
SC-HF4 | 1*2*0.75 | 6*2*0.5 | 11*2*0.3 | 4*3*0.2 | 8*3*2.5 |
SC-HF4 | 1*2*1.0 | 6*2*0.75 | 11*2*0.5 | 4*3*0.3 | 9*3*0.2 |
SC-HF4 | 1*2*1.5 | 6*2*1.0 | 11*2*0.75 | 4*3*0.5 | 9*3*0.3 |
SC-HF4 | 1*2*2.5 | 6*2*1.5 | 11*2*1.0 | 4*3*0.75 | 9*3*0.5 |
SC-HF4 | 2*2*0.2 | 6*2*2.5 | 11*2*1.5 | 4*3*1.0 | 9*3*0.75 |
SC-HF4 | 2*2*0.3 | 7*2*0.2 | 11*2*2.5 | 4*3*1.5 | 9*3*1.0 |
SC-HF4 | 2*2*0.5 | 7*2*0.3 | 12*2*0.2 | 4*3*2.5 | 9*3*1.5 |
