產品描述
變頻屏蔽電纜BPGGPP2 BPGGRPP2
應用范圍：
扁平屏蔽電纜BPGGPP2 BPGGRPP2主要用于變頻電源和變頻電機之間連接用的電纜,以及額定電壓1KV及以下的輸配電線路中,作輸送電能用.尤其適用于造紙、冶金、金屬加工、礦山、鐵路和食品加工等行業。
變頻屏蔽電纜BPGGPP2 BPGGRPP2產品性能
1、扁平屏蔽電纜BPGGPP2 BPGGRPP2設計采用符合GB/T3956-1997規定的第5類軟絞合銅導體。硅橡膠絕緣及護套有耐高溫和耐低溫優點。
3、 低傳輸阻抗，電磁兼容性好。
4、 低工作電容
5、 良好的抗干擾和低輻射XING能。
6、 對稱的三芯電纜結構設計，具有比四芯電纜更好的傳輸XING能。

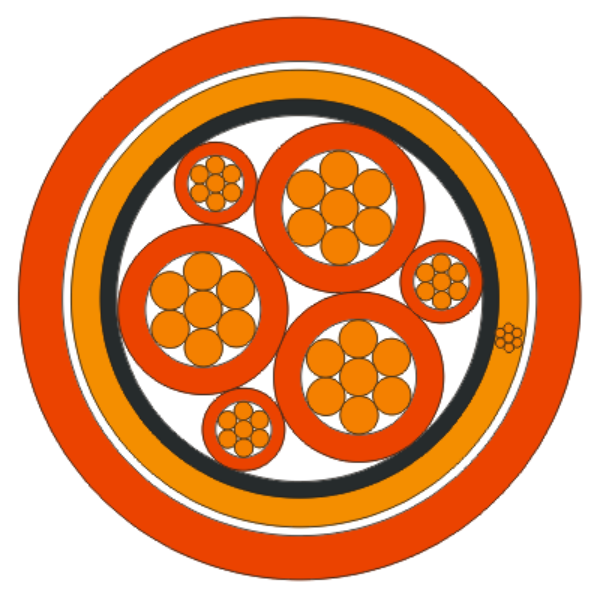

變頻屏蔽電纜BPGGPP2 BPGGRPP2產品結構：
（1)導體:采用多股細圓形銅線絞合成圓導體，其組成、外觀應符合GB/T3956標準中第5類電工用退火軟銅導體的規定。
(2)絕緣:絕緣應采用耐高溫材料硅橡膠，符合相應的國家標準或行業標準的規定。絕緣的平均厚度不小于標稱值，ZUI薄點厚度應不小于標稱值的90%0.1mm。
(3)成纜:電纜成纜采用3+3結構成纜，三中性線應在兩主線間隙，電纜結構圓整，不圓整度小于10%，采用無鹵阻燃填充及包帶材料。
(4)內襯層:內襯層采用繞包形式，
(5)復合帶屏蔽:銅塑復合帶+引流線。引流線平拖，銅塑復合帶重疊率不小于15%。 。
(6)外護套:采用硅橡膠護套阻燃護套材料，標稱厚度按GB/T12706.1-2008的規定， 薄點厚度應不小于標稱值的80%0.1mm。
(7)外觀標識:成品電纜的護套表面應有生產廠家、電纜型號、額定電壓、米標和生產年份、批號的連續標記，標志應字跡清楚、容易辨認、耐擦。
變頻屏蔽電纜BPGGPP2 BPGGRPP2使用特性：
1. 流額定電壓:U0/U 0.6/1KV
工作溫度:硅橡膠絕緣低溫-55高溫+180℃
2. 電纜安裝敷設溫度應不低于-25℃。
3. 電纜允許彎曲半徑:電纜Z小為電纜外徑的10倍
BPGGP2 | 硅橡膠絕緣及護套銅塑復合帶+引流線高溫變頻電纜 |
ZR-BPGGP2 | 硅橡膠絕緣及護套銅塑復合帶+引流線阻燃高溫變頻電纜 |
BPGGPP2 | 硅橡膠絕緣及護套銅塑復合帶+銅絲編織高溫變頻電纜 |
ZR-BPGGPP2 | 硅橡膠絕緣及護套銅塑復合帶+銅絲編織阻燃高溫變頻電纜 |
BPGGRP2 | 硅橡膠絕緣及護套銅塑復合帶+引流線高溫變頻軟電纜 |
ZR-BPGGRP2 | 硅橡膠絕緣及護套銅塑復合帶+引流線阻燃高溫變頻軟電纜 |
BPGGRPP2 | 硅橡膠絕緣及護套銅塑復合帶+銅絲編織高溫變頻軟電纜 |
ZR-BPGGRPP2 | 硅橡膠絕緣及護套銅塑復合帶+銅絲編織阻燃高溫變頻軟電纜 |
BPGGP2變頻電纜規格選型
BPGGP2-0.6/1KV3*2.5+1*1.5 | BPGGP2-0.6/1KV3*4+1*2.5 | BPGGP2-0.6/1KV3*6+1*4 |
BPGGP2-0.6/1KV3*10+1*6 | BPGGP2-0.6/1KV3*16+1*10 | BPGGP2-0.6/1KV3*25+1*16 |
BPGGP2-0.6/1KV3*35+1*16 | BPGGP2-0.6/1KV3*50+1*25 | BPGGP2-0.6/1KV3*70+1*35 |
BPGGP2-0.6/1KV3*95+1*50 | BPGGP2-0.6/1KV3*120+1*70 | BPGGP2-0.6/1KV3*150+1*70 |
BPGGP2-0.6/1KV3*185+1*95 | BPGGP2-0.6/1KV3*240+1*120 | BPGGP2-0.6/1KV3*300+1*150 |
