產品描述

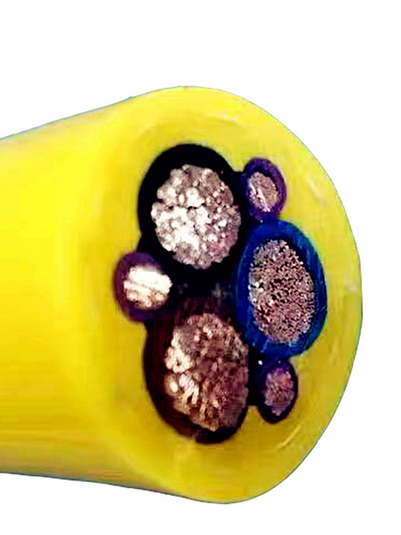

變頻器專用電纜YZSTCY-J
1 變頻器專用電纜范圍
變頻器專用電纜標準規定了聚氯乙烯絕緣和交聯聚乙烯絕緣變頻器專用電纜的分類、技術要求、試驗方法、檢驗規則和包裝。
變頻器專用電纜標準適用于額定電壓1KV及以下變頻電器中傳輸電能連接線。
2 變頻器專用電纜規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款，凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的***新版本，凡是不注日期的引用文件，其***新版本適用于本標準。
GB/T3956 電纜的導體
GB4909 裸電線試驗方法
GB4910 鍍錫圓銅線
GB/T2951 電纜絕緣和護套材料通用試驗方法
GB/T3048 電線電纜性能試驗方法
GB2952 電纜外護層
GB/T12706 額定電壓35KV及以下擠包絕緣電力電纜
GB/T18380 電纜在火焰條件下的燃燒試驗
GB6995 電線電纜識別標志方法
3變頻器專用電纜 產品型號、規格
3.1變頻器專用電纜 型號名稱
型號 | 名稱 |
YZSTCY-J | 變頻器專用電纜，外護套為丁塑復合物蘭護套 |
NGY-YZSTCY-J | 耐溫耐油變頻器專用電纜，外護套材料需耐溫耐油紅護套 |
POTOF2EX-PUR | 聚氯乙烯絕緣銅絲(鍍錫絲)編織屏蔽聚氯乙烯護套變頻器專用電纜 |
BPTYJVPP2 | 交聯聚乙烯絕緣銅絲(鍍錫絲)纏繞屏蔽聚氯乙烯護套變頻器專用電纜 |
3.2 規格
型號 | 規格mm2 | 芯數 |
YZSTCY-J | 10-240 | 3芯或3+3芯 |
NGY-YZSTCY-J | 10-240 | 3芯或3+3芯 |
POTOF2EX-PUR | 2.5-185 | 3芯或3+3芯 |
BPTYJVPP2 | 2.5-240 | 3芯或3+3芯 |
注：3+3芯電纜中性線導體截面見附錄
4 變頻器專用電纜導體
導體應是符合GB/T3956標準要求的第1種或第2種裸退火銅導體，其性能結構見表1規定。
表1
標稱截面mm2 | 導體中單絲***少根數 | 20℃時導體***大電阻Ω/km | 標稱截面mm2 | 導體中單絲***少根數 | 20℃時導體***大電阻Ω/km | ||
緊壓成型 | 非緊壓 | 緊壓成型 | 非緊壓 | ||||
2.5 | - | 1 | 7.41 | 50 | 6 | 19 | 0.387 |
4.0 | - | 1 | 4.61 | 70 | 12 | 19 | 0.268 |
6.0 | - | 1 | 3.08 | 95 | 15 | 19 | 0.193 |
10 | - | 7 | 1.83 | 120 | 18 | 37 | 0.153 |
16 | - | 7 | 1.15 | 150 | 18 | 37 | 0.124 |
25 | - | 7 | 0.727 | 185 | 30 | 37 | 0.0991 |
35 | 7 | 7 | 0.524 | 240 | 34 | 61 | 0.0754 |
5 變頻器專用電纜絕緣
5.1 絕緣應緊密擠包在導體上，且容易剝離而不損傷導體，表面應光潔、平整、色澤均勻。
5.2 絕緣材料為聚氯乙烯(PVC/A)或交聯聚乙烯(XLPE)，其性能應符合表4規定。
5.3 絕緣厚度應符合表2規定，其***薄處厚度應不小于表2規定值的90%-0.1mm。
表2
標稱截面 | 絕緣標稱厚度(mm) | 標稱截面 | 絕緣標稱厚度(mm) | ||
PVC | XLPE | PVC | XLPE | ||
2.5 | 0.8 | 0.7 | 50 | 1.4 | 1.0 |
4.0 | 1.0 | 0.7 | 70 | 1.4 | 1.1 |
6.0 | 1.0 | 0.7 | 95 | 1.6 | 1.1 |
10 | 1.0 | 0.7 | 120 | 1.6 | 1.2 |
16 | 1.0 | 0.7 | 150 | 1.8 | 1.4 |
25 | 1.2 | 0.9 | 185 | 2.0 | 1.6 |
35 | 1.2 | 0.9 | 240 | 2.2 | 1.7 |
5.4 絕緣顏色：3芯電纜為紅、綠、黃；3+3芯為紅、綠、黃、黑，其中黑色為中性線芯。
6變頻器專用電纜 成纜及填充物
6.1 絕緣線芯應絞合成纜，***外層絞向為右向，其絞合節距應不大于絞合外徑的20-50倍。
6.2 絕緣線芯成纜時，紅、綠、黃顏色應按順序時針方向排列，3+3芯電纜中性線芯應為3色主芯所相嵌。
6.3 成纜后，應用非吸濕性材料繞包扎緊。
7 變頻器專用電纜屏蔽
7.1 纏繞屏蔽：內層采用直徑0.5mm的裸銅絲(或鍍錫絲)右向螺旋狀繞制而成，其密度不小于60%。
7.2 編織屏蔽：采用直徑0.20-0.25mm的裸銅絲(或鍍錫絲)網狀編制而成，其密度不小于70%,
屏蔽處接頭應修剪整齊。
7.3 屏蔽外層采用厚度0.04mm的銅帶右向螺旋狀繞包而成，其搭蓋率不小于15%。
7.4 屏蔽后，用一層非吸濕性材料繞包扎緊。
8 變頻器專用電纜外護層
8.1 所有電纜的外護層均應用熱塑性聚氯乙烯混合物(ST1或ST2型)。
ST1型適用于連續運行時導體***高溫度為80℃的電纜
ST2型適用于連續運行時導體***高溫度為90℃的電纜
8.2 護套應緊密擠包在屏蔽或隔離層(若有)上，表面光潔，色澤均勻。
8.3 護套厚度標稱值TS(以mm計算)應按下列公式計算，其***薄處應不小于標稱值的85%-0.1mm。
TS=0.035D+1.0 式中：D一擠包護套前電纜的外徑(mm)
8.4 護套顏色優先選用黑色，若用戶有特定需求，允許采用非黑色的其它顏色。
9 成品電纜
9.1導體電阻：在20℃時，導體電阻應符合表1規定
9.2電壓試驗：成品電纜芯與芯之間應經受工頻電壓3.5KV的試驗，5分鐘不發生擊穿。
9.3絕緣電阻：應符合GB/T12706標準要求，其絕緣電阻常數在***高額定溫度下PVC/A絕緣電纜不小于0.037MΩ·km，XLPE絕緣電纜不小于3.67 MΩ·km。
9.4絕緣的機械物理性能應符合表4規定。
9.5護套的機械物理性能應符合表4規定。
9.6聚氯乙烯絕緣和護套的特殊性能試驗應符合GB/T12706標準的要求。
