產品描述

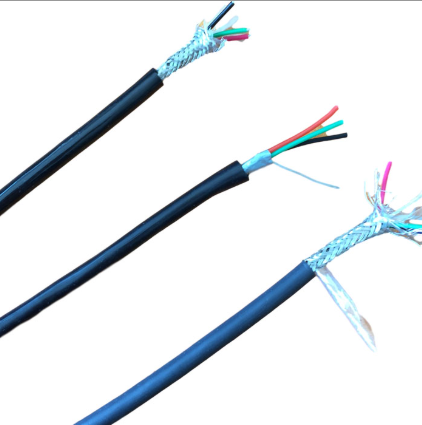

稱重傳感器電纜CGVVP CGYUP CGYUPL
產品詳情
二、產品標準:稱重傳感器電纜CGVVP CGYUP CGYUPL執行企業標準
三、產品型號
型號 | 產品名稱 |
CGVVP / WBVVP | 聚氯乙烯絕緣及護套編織屏蔽傳感器電纜 |
CGYUP / WBYUP | 聚乙烯絕緣編織屏蔽聚氨酯護套傳感器電纜 |
CGYVPL / WBYVPL | 聚乙烯絕緣鋁膜總屏蔽聚氯乙烯護套傳感器電纜 |
CGYPLV / WBYPLV | 聚乙烯絕緣鋁膜分屏蔽聚氯乙烯護套傳感器電纜 |
注：可根據用戶要求設計制造各種不同材料。
四、使用特性
1、電纜使用溫度：CGYUP / WBYUP型為-40℃～90℃，其余為-20℃～70℃
2、電纜敷設溫度不低于-10℃。
3、電纜彎曲半徑不小于電纜外徑的6倍。
產品參數
五、主要技術指標
型號 | 規格mm2 | 鍍錫銅導體mm | 電纜參考外徑mm | 電纜參考重量kg |
CGVVP / WBVVP | 4×0.2 | 12/0.15 | 6.0 | 52.6 |
5×0.2 | 7/0.2 | 6.0 | 61.8 | |
CGYUP / WBYUP | 4×0.2 | 7/0.2 | 6.0 | 45.1 |
2×0.75 | 42/0.15 | 7.0 | 61.1 | |
CGYVPL / WBYVPL | 1×0.2 | 7/0.2 | 5.8 | 37.1 |
2×0.2 | 7/0.2 | 6.2 | 43.5 | |
6×0.35 | 7/0.25 | 7.7 | 75.7 | |
7×0.35 | 7/0.25 | 7.7 | 78.6 | |
3×2×0.35 | 7/0.25 | 7.9 | 73.9 | |
2×0.37 | 7/0.26 | 6.5 | 54.8 | |
4×0.37 | 7/0.26 | 6.6 | 61.7 | |
7×0.37 | 7/0.26 | 8.5 | 96.1 | |
4×2×0.37 | 7/0.26 | 9.4 | 103.5 | |
5×2×0.37 | 7/0.26 | 10.2 | 120.1 | |
CGYPLV / WBYPLV | 3×0.2 | 7/0.2 | 6.2 | 44.5 |
2×2×0.2 | 7/0.2 | 5.0 | 34.6 | |
4×2×0.2 | 7/0.2 | 7.5 | 85.7 | |
2×2×0.35 | 7/0.25 | 6.3 | 52.6 | |
2×2×0.37 | 7/0.26 | 6.8 | 58.7 | |
2×2×0.5 | 11/0.25 | 7.9 | 79.1 |
注：產品截面、芯數及外徑等也可按客戶要求設計生產。
序號 | 標稱截面mm2 | 直流電阻Ω/km（20℃） | 絕緣電阻MΩ·km（20℃） | 耐電壓V（DC、1min） | |
聚氯乙烯絕緣 | 聚乙烯絕緣 | ||||
1 | 0.2 | 94 | 20 | 1000 | 1000 |
2 | 0.35 | 58 | |||
3 | 0.37 | 55 | |||
4 | 0.5 | 40.1 | |||
5 | 0.75 | 28.0 | |||
