硅橡膠絕緣高壓線UL3239-5KV-50KV
硅橡膠絕緣高壓線UL3239-5KV-50KV額定電壓：直流5KV、12KV、20KV、30KV、40KV、50KV溫度范圍：-60℃—+200℃導體：鍍錫銅絲絞合絕緣體：硅橡膠顏色
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述

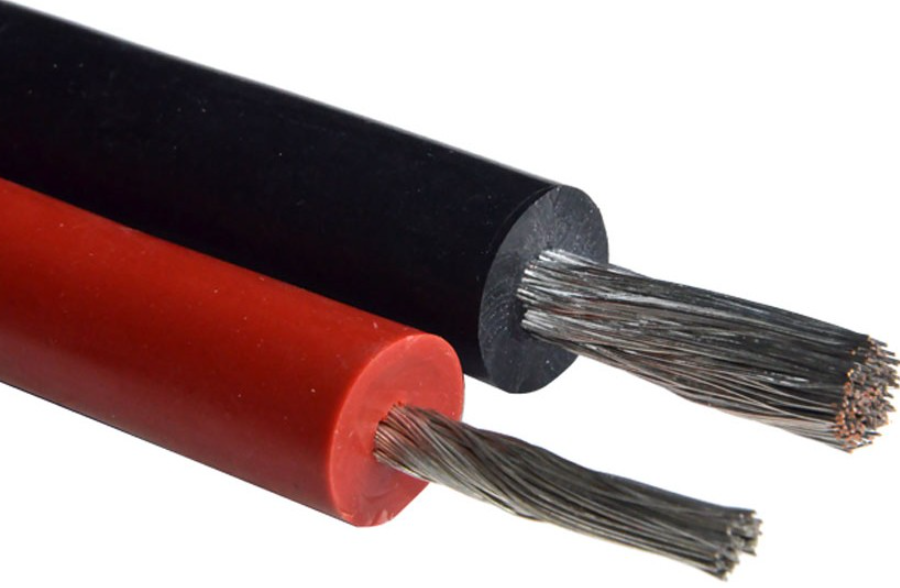

硅橡膠絕緣高壓線UL3239-5KV-50KV
額定電壓：直流5KV、12KV、20KV、30KV、40KV、50KV
溫度范圍：-60℃—+200℃
導體：鍍錫銅絲絞合
絕緣體：硅橡膠
顏色：紅、黑為主
用途：電子電器及其它器械的高電壓導線（如電視機、微波爐、汽車等的高壓連接線）
電線規格
線規 （AWG） | 導體結構 根數/線徑 mm | 絕緣厚度 mm | 電線外徑 mm | 包裝長度 m | ||||
5KV | 12KV | 20KV | 5KV | 12KV | 20KV | |||
26 | 7/0.16 | 1.0 | 1.3 | 1.8 | 2.4 | 3.08 | 4.08 | 100 |
24 | 7/0.20 | 1.0 | 1.3 | 1.8 | 2.6 | 3.20 | 4.20 | 100 |
22 | 19/0.15 | 1.0 | 1.3 | 1.8 | 2.75 | 3.05 | 4.35 | 100 |
20 | 19/0.18 | 1.0 | 1.3 | 1.8 | 2.90 | 3.20 | 4.50 | 100 |
18 | 19/0.23 | 1.0 | 1.3 | 1.8 | 3.45 | 3.45 | 4.75 | 100 |
16 | 19/0.30 | 1.0 | 1.3 | 1.8 | 3.50 | 3.80 | 5.10 | 100 |
14 | 19/0.37 | 1.0 | 1.3 | 1.8 | 3.85 | 4.15 | 5.50 | 100 |
線規 （AWG） | 導體結構 根數/線徑 mm | 絕緣厚度 mm | 電線外徑 mm | 包裝長度 m | ||||
30KV | 40KV | 50KV | 30KV | 40KV | 50KV | |||
26 | 7/0.16 | 3.2 | 4.2 | 5.5 | 6.88 | 8.90 | 11.50 | 100 |
24 | 7/0.20 | 3.2 | 4.2 | 5.5 | 7.00 | 9.00 | 11.61 | 100 |
22 | 19/0.15 | 3.2 | 4.2 | 5.5 | 7.15 | 9.15 | 11.75 | 100 |
20 | 19/0.18 | 3.2 | 4.2 | 5.5 | 7.30 | 9.30 | 11.90 | 100 |
18 | 19/0.23 | 3.2 | 4.2 | 5.5 | 7.90 | 9.55 | 12.20 | 100 |
16 | 19/0.30 | 3.2 | 4.2 | 5.5 | 7.90 | 9.90 | 12.50 | 100 |
14 | 19/0.37 | 3.2 | 4.2 | 5.5 | 8.30 | 10.30 | 12.85 | 100 |
