產品描述

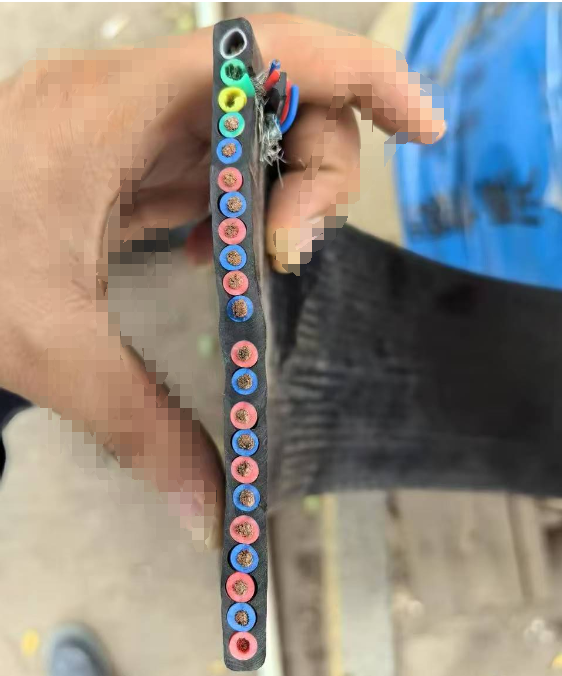

影視燈光設備用低煙無鹵帶狀電纜13*4+2DMX+1CAT6
產品執行標準：企業標準.
產品特點及用途：影視燈光設備用低煙無鹵帶狀電纜13*4+2DMX+1CAT6
適用于交流電壓（U0/U）450/750V及以下作舞臺光源及電氣設備傳輸電能及信號用。針對影視行業舞臺光源及電氣設備頻繁移動，要求半徑小，回彈性好和消防安全性能高的特點，我公司通過對電纜原輔材料，產品結構及生產工藝等方面的革新，研制開發出影視燈光設備用阻燃柔性電纜。該電纜具有外形美觀，電氣性能優越，耐腐等性能。并可根據用戶要求生產低煙低鹵阻燃環保型影視電纜，影視燈光設備用低煙無鹵帶狀電纜13*4+2DMX+1CAT6廣泛應用于劇場、體育館及各種文藝演出場所。
電纜結構：
1. 導體：多股結束絞細絲導體，符合VDE 0295第五類導體。
2. 絕緣：阻燃低煙無鹵混合料（可選用90度低煙無鹵混合料）
3. 芯線：彩色或者編碼芯線，3芯以上帶黃綠雙色線。
4. 屏蔽：鍍錫銅線編織，密度80%以上。
5. 芯線排列：一字，梅花或者組合。
6. 護套：阻燃低煙無鹵混合料（可選用90度低煙無鹵混合料）
7. 護套顏色：灰色，橙色，黑色，也可根據客戶需要選定顏色.
使用特性
1、交流額定電壓（U0/U）：450/750V
2、導體長期允許工作溫度為：熱塑性彈性體絕緣70℃ 90℃ 105℃ （根據型號的溫度等級而定） 低煙低鹵或低煙無鹵絕緣 70℃ 90℃ （根據型號的溫度等級而定）
3、***低環境溫度：固定敷設 -40℃，非固定敷設 -10℃ 4、允許彎曲半徑：不小于電纜外徑的6倍。 主要技術指標
項 目 | 技 術 指 標 | |||||||
20℃時導體 | 截面（mm2） | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 |
R類銅芯 | 39.0 | 26.0 | 19.5 | 13.3 | 7.98 | 4.95 | 3.30 | |
試驗電壓 | 3000V/5min | |||||||
絕緣電阻 | 符合國標GB/T9330標準 | |||||||
阻燃性能 | 符合GB/T18380.3標準 | |||||||
影視燈光設備用阻燃柔性電纜型號及名稱
產品型號 | 產 品 名 稱 |
DWZ-YSFER | 低煙無鹵阻燃聚烯烴絕緣及護套影視燈光設備用低煙無鹵阻燃柔性電纜 |
DWZ-YSFEBP | 低煙無鹵阻燃聚烯烴絕緣及護套編織屏蔽影視燈光設備用低煙無鹵阻燃柔性扁電纜 |
DWZ-YSFEBRPB | 低煙無鹵阻燃聚烯烴絕緣及護套部分編織屏蔽影視燈光設備用低煙無鹵阻燃柔性扁電纜 |
DWZ-YSFEBR | 低煙無鹵阻燃聚烯烴絕緣及護套影視燈光設備用低煙無鹵阻燃柔性扁電纜 |
DWZ-YSFEBRJ | 低煙無鹵阻燃聚烯烴絕緣及護套絞合線組影視燈光設備用低煙無鹵阻燃柔性扁電纜 |
DWZ-YSFEBRZ | 低煙無鹵阻燃聚烯烴絕緣及護套單線絞合線組影視燈光設備用低煙無鹵阻燃柔性扁電纜 |
DWZ-YSFEBRJP | 低煙無鹵阻燃聚烯烴絕緣及護套絞合線組編織屏蔽影視燈光設備用低煙無鹵阻燃柔性扁電纜 |
DWZ-YSFEBRZP | 低煙無鹵阻燃聚烯烴絕緣及護套單線加絞合線組編織屏蔽影視燈光設備用低煙無鹵阻燃柔性扁電纜 |
DWZ-YSFEBRZPB | 低煙無鹵阻燃聚烯烴絕緣及護套部分編織屏蔽影視燈光設備用低煙無鹵阻燃柔性扁電纜 |
DWZ-YSFEBRJPB | 低煙無鹵阻燃聚烯烴絕緣及護套絞合線組部分編織屏蔽影視燈光設備用低煙無鹵阻燃柔性扁電纜 |
DWZ-YSFEBRZPB | 低煙無鹵阻燃聚烯烴絕緣及護套單線加絞合線組部分編織屏蔽影視燈光設備用低煙無鹵阻燃柔性扁電纜 |
注：其中加ZR的為阻燃電纜，加DWZ的為低煙無鹵阻燃電纜。
