產品描述

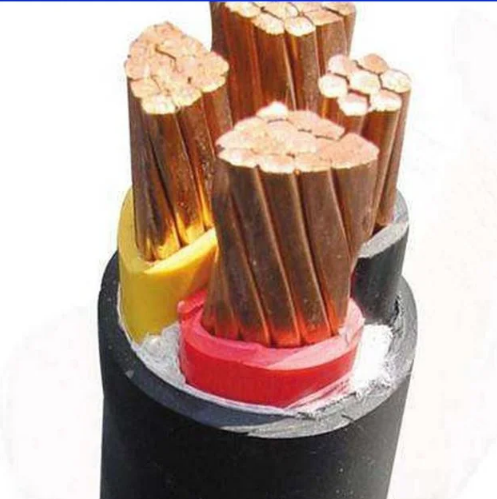

軌道交通電纜FY/WDZA-YJE-3*150+1*70
一、適用范圍
軌道交通電纜FY/WDZA-YJE-3*150+1*70適用于城市地鐵或輕軌以及安全性、可靠性要求較高的用電區域用的額定電壓為3kV以下電力電纜。
二、軌道交通電纜FY/WDZA-YJE-3*150+1*70使用特性
1. 額定電壓Uo/U(Um)為：0.6/1(1.2)kV
2. 電纜線芯允許的長期工作溫度為 90℃ ，短路時溫度應不超過 250℃ （短路時間為5S）。
3. 電纜***低使用環境溫度不宜低于 0℃ ，低于 0℃ 時，敷設前應對電纜進行預熱。
4. 電纜安裝時的***小彎曲半徑：
項目 | 單芯電纜 | 三芯電纜 | ||
無鎧裝 | 有鎧裝 | 無鎧裝 | 有鎧裝 | |
安裝時的電纜***小彎曲半徑 | 20D | 15D | 15D | 12D |
靠近連接盒盒終端的電纜的***小彎曲半徑（但彎曲要小心控制，如采用成型導板） | 15D | 12D | 12D | 10D |
注：D——成品電纜外徑。 |
三、型號及名稱
型 號 | 名 稱 | 執行標準 |
FY/WDZA-YJE | 銅芯交聯聚乙烯絕緣低煙無鹵聚烯烴護套阻燃A類防白蟻型城市軌道交通用低壓電力電纜 | Q/75230256- 2.10.3 -2011 |
FY/WDZA-YJEJ | 銅芯交聯聚乙烯絕緣低煙無鹵交聯聚烯烴護套阻燃A類防白蟻型城市軌道交通用低壓電力電纜 | |
FY/WDZA-EJE | 銅芯交聯聚烯烴絕緣低煙無鹵聚烯烴護套阻燃A類防白蟻型城市軌道交通用低壓電力電纜 | |
FY/WDZA-EJEJ | 銅芯交聯聚烯烴絕緣低煙無鹵交聯聚烯烴護套阻燃A類防白蟻型城市軌道交通用低壓電力電纜 | |
FS/FY/WDZA-YJE22 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝低煙無鹵聚烯烴護套阻燃A類防鼠防白蟻型城市軌道交通用低壓電力電纜 | |
FS/FY/WDZA-YJE23 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝低煙無鹵交聯聚烯烴護套阻燃A類防鼠防白蟻型城市軌道交通用低壓電力電纜 | |
FS/FY/WDZA-EJE22 | 銅芯交聯聚烯烴絕緣鋼帶鎧裝低煙無鹵聚烯烴護套阻燃A類防鼠防白蟻型城市軌道交通用低壓電力電纜 | |
FS/FY/WDZA-EJE23 | 銅芯交聯聚烯烴絕緣鋼帶鎧裝低煙無鹵交聯聚烯烴護套阻燃A類防鼠防白蟻型城市軌道交通用低壓電力電纜 | |
FS/FY/WDZA-YJE32 | 銅芯交聯聚乙烯絕緣鋼絲鎧裝低煙無鹵聚烯烴護套阻燃A類防鼠防白蟻型城市軌道交通用低壓電力電纜 | |
FS/FY/WDZA-YJE33 | 銅芯交聯聚乙烯絕緣鋼絲鎧裝低煙無鹵交聯聚烯烴護套阻燃A類防鼠防白蟻型城市軌道交通用低壓電力電纜 | |
FS/FY/WDZA-EJE32 | 銅芯交聯聚烯烴絕緣鋼絲鎧裝低煙無鹵聚烯烴護套阻燃A類防鼠防白蟻型城市軌道交通用低壓電力電纜 | |
FS/FY/WDZA-EJE33 | 銅芯交聯聚烯烴絕緣鋼絲鎧裝低煙無鹵交聯聚烯烴護套阻燃A類防鼠防白蟻型城市軌道交通用低壓電力電纜 |
1 外護套根據不同用途的電纜可選用防白蟻、防鼠、防潮或防紫外線的材料，型號中分別用FY、FS、FC或FZ特性代號表示。
2 以上型號電纜均可以生產耐火型電纜，型號中用 N 表示。
四、生產范圍
額定電壓 kV | 芯 數 N | 標稱截面 mm2 |
0.6/1kV | 1～5 | 1.5mm 2～ 300mm 2 |
