產品描述

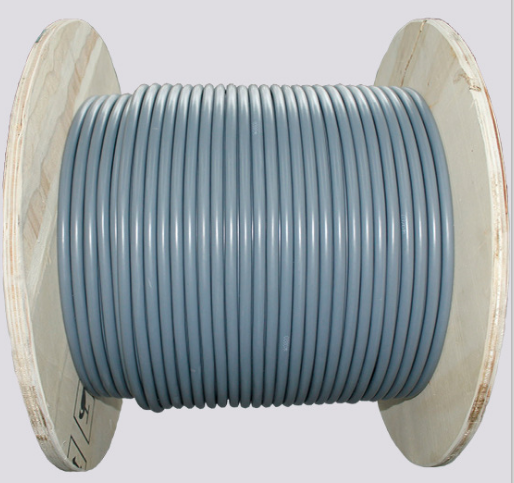

電機連接線JBHF JXF
一、概述：電機連接線JBHF JXF適用于*地與電機繞組連接并引出機殼或繞組與電機上的接線柱連接用電纜。其長期工作溫度Z高為70℃，敷設時Z大彎曲半徑大于電纜外徑的4倍。電機引接線適用于交流額定電壓6000V及以下B、F、H級絕緣電機電器用引接線，也適用于濕熱地區。電線的長期允許工作溫度應不超過：B級 65度 F級 100度，短時120度 H級 180度。銅芯橡皮絕緣 ( 阻燃 ) 丁晴護套電機繞組引接線適用于電機、電器繞組連接并引出機殼或繞組與電機殼體上的固定連接
二、電機連接線JBHF JXF產品標準： 電機引接線按JB6213.3－1992執行
三、電機引接線規格型號：ZR-JEFR JBQ JXF JBHF JXN 電機引接線
型號 | 產品名稱 | 用途 | 導體長期允許工作溫度 ℃ | 額定電壓V | 標稱截面mm2 |
JXN | 銅芯橡皮絕緣 ( 阻燃 ) 丁晴護套電機繞組引接線 | 適用于電機、電器繞組連接并引出機殼或繞組與電機殼體上的固定連接 | 70 | 5001000 30006000 | 0.5 ~ 1200.5 ~ 1202.5 ~ 1202.5 ~ 240 |
ZR-JXN | |||||
JXFJBHF | 銅芯橡皮絕緣氯丁護套電機繞組引接線 | 5001000 30006000 | 0.5 ~ 1200.5 ~ 1200.5 ~ 1202.5 ~ 240 |
型號 | 產品名稱 | 導體長期允許工作溫度 ℃ | 額定電壓V | 標稱截面mm2 |
JV | 銅芯 PVC 絕緣電機繞組引接線 | 70 | 500 | 0.12 ~ 50 |
JF JBF | 銅芯丁晴 /PVC 復合物絕緣電機繞組引接線 | 0.12 ~ 50 | ||
JXN JBQ JEFR | 銅芯橡皮絕緣 ( 阻燃 ) 丁晴護套電機繞組引接線 | 500 1000 | 0.5 ~ 1200.5 ~ 1202.5 ~ 1202.5 ~ 240 | |
JXFJBHF | 銅芯橡皮絕緣氯丁護套電機繞組引接線 | 500 1000 | 0.5 ~ 1200.5 ~ 1200.5 ~ 1202.5 ~ 240 | |
JEJFE | 銅芯乙丙橡皮絕緣電機繞組引接線 | 90 | 500 1000 | 0.2 ~ 100.2 ~ 2402.5 ~ 24016 ~ 240 |
JHJBYH | 銅芯氯磺化聚乙烯絕緣電機繞組引接線 | 500 1000 | 0.2 ~ 100.2 ~ 2402.5 ~ 24016 ~ 240 | |
JEH JFEH | 銅芯乙丙橡皮絕緣氯磺化聚乙烯護套電機繞組引接線 | 500 1000 | 0.2 ~ 1200.75 ~ 1202.5 ~ 12016 ~ 240 | |
JEM JFEM | 銅芯乙丙橡皮絕緣氯醚護套電機繞組引接線 | 500 1000 | 0.2 ~ 1200.75 ~ 1202.5 ~ 12016 ~ 240 | |
JYJ | 銅芯交聯聚烯 烴絕緣電機繞組引接線 | 125 | 500 | 0.5 ~ 240 |
JGJHG | 銅芯硅橡皮絕緣電機繞組引接線 | 180 | 500 1000 | 0.12 ~ 120 |
JGG | 鍍錫銅芯 硅橡膠絕緣高壓電機引接線 | 3000 6000 | 0.5 ~ 120 |
4.1 導體采用鍍錫銅絲，其結構符合表1、2的規定，性能符合JB947-76《橡皮和塑料絕緣電線電纜用銅導電線芯》中的要求。4.2 絕緣橡皮性能符合JB664-77《電線電纜用橡皮》標準規定。絕緣厚度符合表1、2，允許偏差-10%，其Z薄處的厚度不小于標稱值的90%-0.1mm。4.3 護套橡皮性能符合JB664-77《電線電纜用橡皮》規定，護套厚度符合表1、2，允許偏差-20%，其Z薄處厚度不小于標稱值的80%。4.4 成品電線須經受QYDDL0118-2003，規定的交流50Hz耐電壓試驗。4.5 成品電線導電線芯直流電阻在溫度20℃時應符合表1、2規定。4.6 電線應能經受浸漆試驗，電線經130±5℃，5小時恒溫后，浸入溫度為50±5℃的1032漆中30分鐘，取出滴干，再經130±5℃，48小時恒溫，Z后將電線卷繞在規定直徑的圓棒上，電線護套層應地我開裂，脆裂和發粘等現象。
