電機連接線JEH-1*35
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述

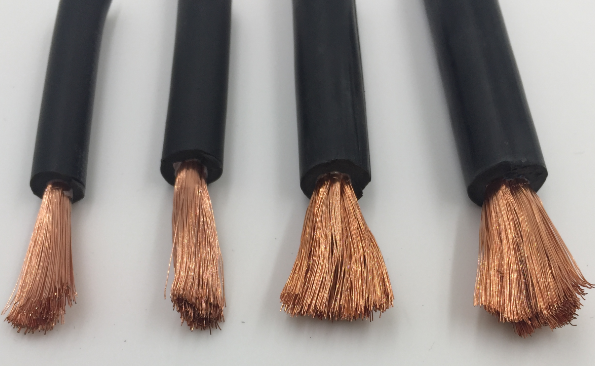

電機連接線JEH-1*35
電機連接線JEH-1*35應用：
適用于連續運行導體Z高溫度為70度電機繞組引接線。
電機連接線JEH-1*35使用條件：
連續運行導體Z高溫度為70度，允許彎曲半徑不小于電纜外徑的4倍
電機連接線JEH-1*35參數
1 、導體采用鍍錫銅絲，其結構符合表1、2的規定，性能符合JB947-76《橡皮和塑料絕緣電線電纜用銅導電線芯》中的要求。
2 、絕緣橡皮性能符合JB664-77《電線電纜用橡皮》標準規定及型號說明：
| JE | 銅芯乙丙橡皮絕緣電機繞組引接線電纜. |
| JEH | 銅芯乙丙橡皮絕緣氯磺化聚乙烯電機繞組引接線電纜 |
| JEM | 銅芯乙丙橡皮絕緣氯醚護套電機繞組引接線電纜 |
| JH | 銅芯氯磺化聚乙烯絕緣電機繞組引接線電纜 |
| JFE | 鍍錫銅導體乙丙橡皮絕緣F級引接線 |
| JFEM | 鍍錫銅導體乙丙橡皮絕緣氯醚護套F級電機引接線電纜 |
| JV | 銅芯導體聚氯乙烯絕緣電機繞組引接線電纜 |
| JF | 銅芯導體丁青聚氯乙烯復合物絕緣電機繞組引接線電纜 |
| JBQ | 銅芯導體橡皮絕緣丁青護套電機繞組引接線電纜. |
| JXF | 銅芯導體橡皮絕緣氯丁護套電機繞組引接線電纜 |
絕緣厚度符合表1、2，允許偏差-10%，其Z薄處的厚度不小于標稱值的90%-0.1mm。
3 護套橡皮性能符合JB664-77《電線電纜用橡皮》規定，護套厚度符合表1、2，允許偏差-20%，其Z薄處厚度不小于標稱值的80%。
4 成品電線須經受OYYDDL0118-2003，規定的交流50Hz耐電壓試驗。
5 成品電線導電線芯直流電阻在溫度20℃時應符合表1、2規定。
6 電線應能經受浸漆試驗，電線經130±5℃，5小時恒溫后，浸入溫度為50±5℃的1032漆中30分鐘，取出滴干，再經130±5℃，48小時恒溫，Z后將電線卷繞在規定直徑的圓棒上，電線護套層應地我開裂，脆裂和發粘等現象。
